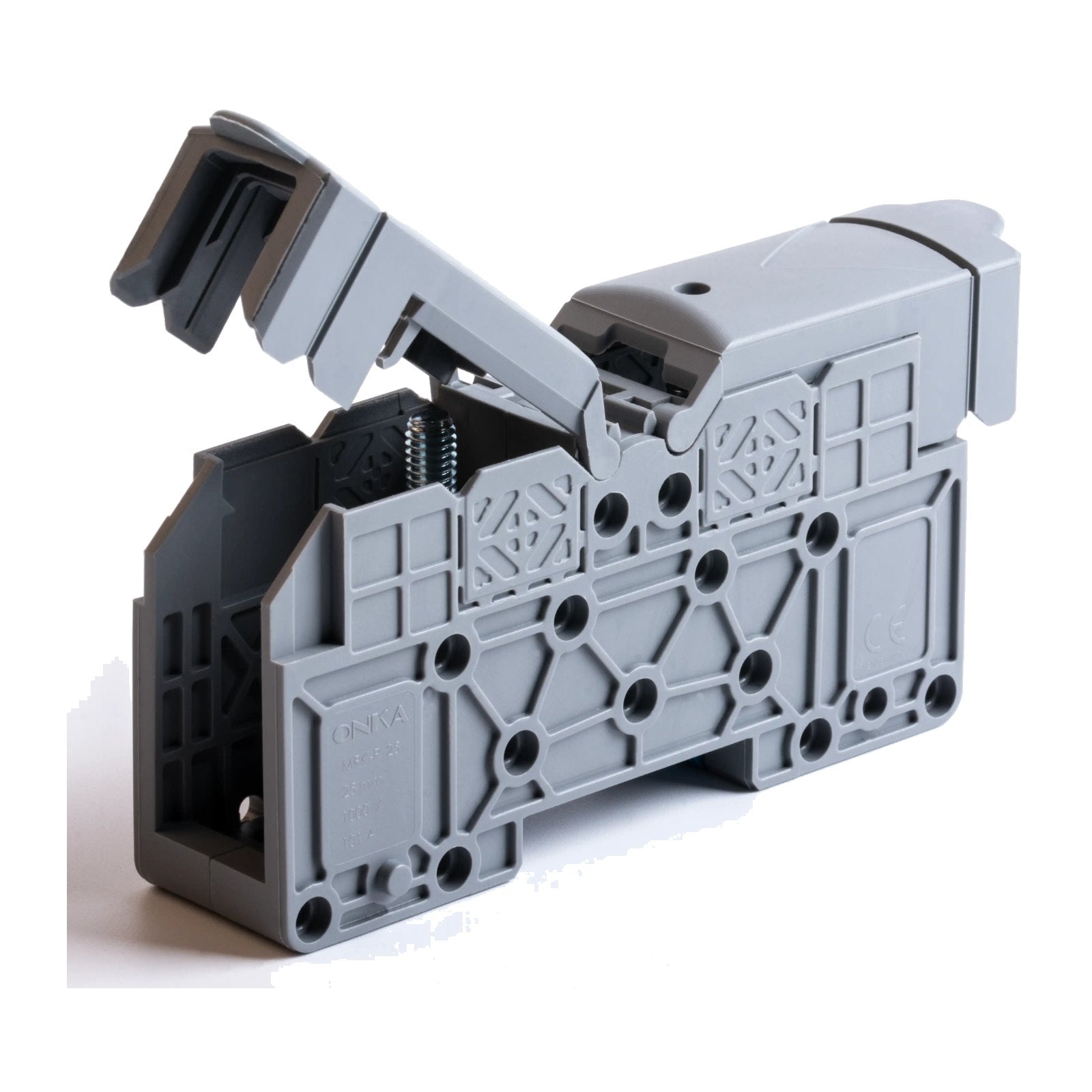

MRK 25 mm² BOLZENKLEMMENLEISTE (MIT ABDECKUNG) GRAU
Onka fertigt hochwertige Klemmen für den Anschluss großer CSA-Kabel an DIN-Schienen. Perfekt für Hochstromanwendungen, bei denen herkömmliche Reihenklemmen nicht geeignet sind.
Ideal für Stromanschlüsse in Bahn- und mobilen Systemen, Photovoltaik (PV) und Industrieanwendungen, einschließlich elektrischer Schalttafeln und Automatisierung.
Durchgangsklemme, beide Seiten haben einen M6-Gewindeanschluss und eine unabhängige Klappabdeckung. Bitte beachten Sie, dass diese Klemmen einzeln verkauft werden.
✔ Sicherer Anschluss für hochquerschnittige Kabel
✔ Maximale Vibrationsfestigkeit
✔ Vollständig isoliert durch modulare Abdeckung
✔ Hohe Beständigkeit gegen mechanische Beanspruchung durch Schraubverbindung und hohes Anzugsdrehmoment
✔ Längere Lebensdauer und minimale Spannungsabfälle durch verlustfreie Leiterstruktur
Entspricht der alten Onka Teilenummer 2302
Technische Daten
| Querschnitt (mm²) | 25 |
| Spannung | 1000V |
| Strom | 101A |
| Bolzen | M6 |
| A(mm) | 107 |
| B(mm) | 50.8 |
| C(mm) | 35 |
| D(mm) | 40 |
| E(mm) | 27 |
| F(mm) | 58.5 |
| G(mm) | 76.5 |
| H(mm) | 16.3 |
| Gehäuse | PA6.6 |
| Füße | PA6.6 |
| Abdeckung | PA6.6 |
| Bolzen | Stahl(8.8) |
| Mutter | Stahl(INOX) |
| Brücke | Kupfer |
| Leitertyp | verzinnte Elektrolytschiene |
| Arbeitstemperatur | -40°C,+140°C |
| Montageart | 35mm DIN-Schiene + Schraubmontage an der Rückwand |
| Drehmoment | 3Nm |
| Sammelschienenquerschnitt | 25mm² |
Häufig gestellte Fragen
Welche Kabelgröße wird akzeptiert?
25mm² CSA-Kabel über einen M6-Gewindebolzenanschluss, ausgelegt für 101A bei 1000V.
Wie wird sie montiert?
35mm DIN-Schiene plus Schraubbefestigung an der Rückwand, mit einer unabhängigen Klappabdeckung auf jeder Seite.
Wird dies einzeln oder als Kit verkauft?
Wird einzeln verkauft – beide Seiten verfügen über einen eigenen M6-Gewindeanschluss und eine Klappabdeckung.
Für welche Anwendungen ist dies geeignet?
Hochstrom-Stromanschlüsse – Bahn- und mobile Systeme, Photovoltaik (PV)-Anlagen sowie industrielle Schalttafeln und Automatisierung.
Anwendungsbereiche in der Industrie
- Photovoltaik (PV)-Anlagen – Hochstrom-DC-Anschlüsse für Solaranlagen
- Bahn- und mobile Systeme – vibrationsfeste Hochstromanschlüsse
- Industrielle Schalttafeln – Anschluss großer CSA-Kabel, wo Standard-Reihenklemmen nicht ausgelegt sind
