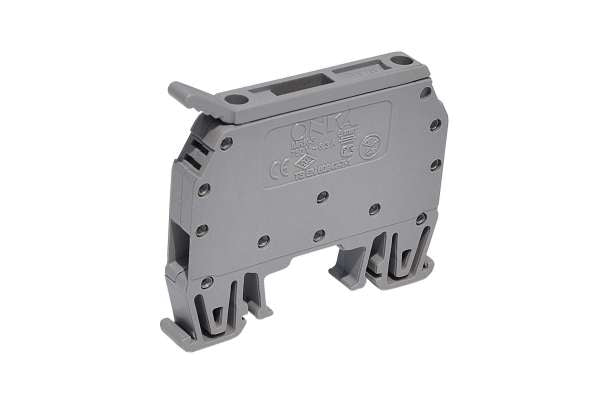

MRK Serien Schraubanschluss Reihenklemmen mit Sicherung
Onka bietet hochwertige, vollständig gekapselte DIN-Schienenklemmen mit hervorragendem Preis-Leistungs-Verhältnis. Die MRK Serie umfasst diese 6mm² Sicherungs-Reihenklemme, die direkt auf eine Standard-35mm-DIN-Schiene geklipst wird. Sie bieten grundlegenden Überstrom- und Kurzschlussschutz.
- Größere Leitungen bis zu 6,0 mm² können am Sicherungshalter angeschlossen werden
- Nimmt Standard 5 x 20 mm Sicherungen auf, schnelle Hebelbedienung
- Typischerweise in Schaltschränken zur Verteilung von Gleichstromversorgung verwendet
- Kein Kauf zusätzlicher Endplatten erforderlich – die Klemme hat eine integrierte Endplatte
- Klemmen sind symmetrisch – es spielt keine Rolle, wie sie montiert werden
- Nimmt starre Leiter oder gecrimpte Aderendhülsen auf – rasten werkzeuglos ein
- Sparen Sie Zeit und senken Sie Kosten durch schnelle Installation und vereinfachtes Zubehör
Geeignet für:
- 35 x 7,5 mm DIN-Schiene (Hutschiene)
- 35 x 15 mm DIN-Schiene (Hutschiene)
- Entspricht der alten Onka Teilenummer 1322
Technische Daten
| Gehäuse | PA6.6 | |
| Brücke | Kupfer | |
| Kontakt | CK45 Stahl | |
| Schraube | Stahl | |
| Temperatur | -40°C,+140°C | |
| Abisolierl. | 10mm | |
| Drehmoment | 0,8Nm | |
| Daten | TSE/CE | UL |
| Spannung | 750V | 600V |
| Strom | 6,3A | 6,3A |
| Querschnitt | 6mm² | 8AWG |
| Norm | EN-60947-7-3 | UL1059 |
| Abmessungen (mm) | |
| A | 60 |
| B | 47 |
| C | 34.5 |
| D | 54.6 |
| E | 8.8 |
Alternative zu Weidmüller WSI 6 1011000000 (Schraubanschluss)
Alternative zu Wago TopJob S 2202-1911 (Push-in-Anschluss)
Häufig gestellte Fragen
Welche Kabelgröße nimmt diese Klemme auf?
6mm² starre oder mit Aderendhülsen versehene Leiter (8AWG UL), 10mm Abisolierlänge. Die Sicherungsnennstromstärke (6,3A) gilt unabhängig von der Kabelgröße, da sie durch die Sicherung und nicht durch den Leiter begrenzt ist.
Welche Sicherung nimmt sie auf?
Eine Standard-5x20mm-Glassicherung (separat erhältlich) – siehe unser Sortiment an schnellen 5x20mm-Glassicherungen für passende Nennströme.
Benötige ich Werkzeuge, um sie zu verdrahten?
Ja – dies ist eine Schraubklemme (0,8 Nm Drehmoment) mit einem 5-stufigen Sicherungsträgermechanismus, um unbeabsichtigtes Öffnen zu verhindern.
Ist diese Klemme kompatibel mit meinen bestehenden Weidmüller oder Wago Klemmen?
Sie hat die gleiche Baugröße und Nennleistung wie die Weidmüller WSI 6 (Schraubanschluss, wie diese) und Wago TopJob S 2202-1911 (Push-in-Anschluss).
Anwendungsbereiche
- Schaltschrankbau – abgesicherter Stromkreisschutz für größere Querschnitte
- DC-Stromverteilung – individueller Stromkreisschutz für stärkere Versorgungskabel
- OEM-Maschinenbauer – kostengünstige Alternative zu Premium-Marken aus Europa
