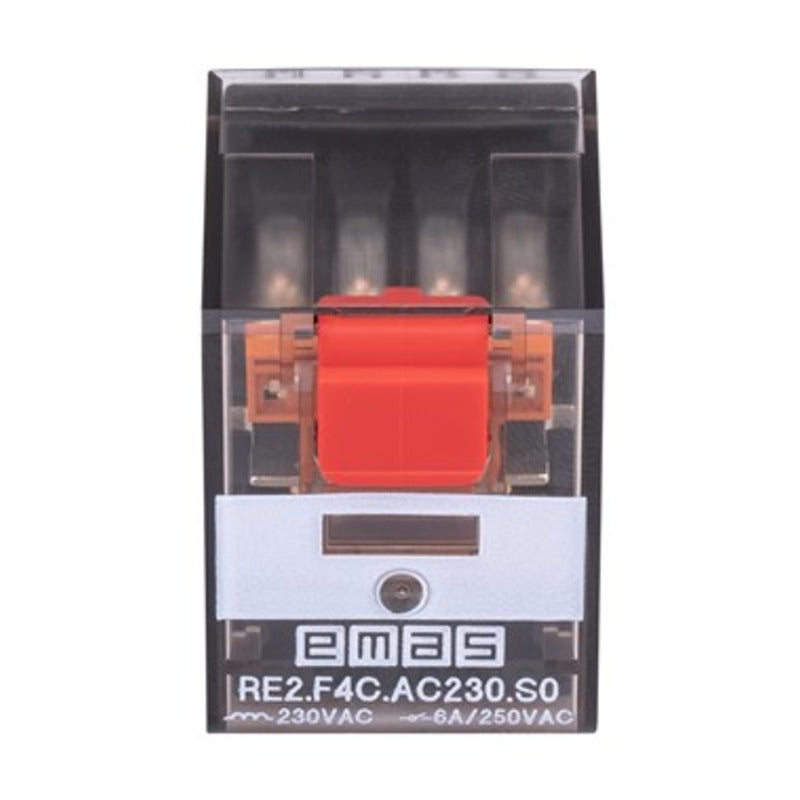

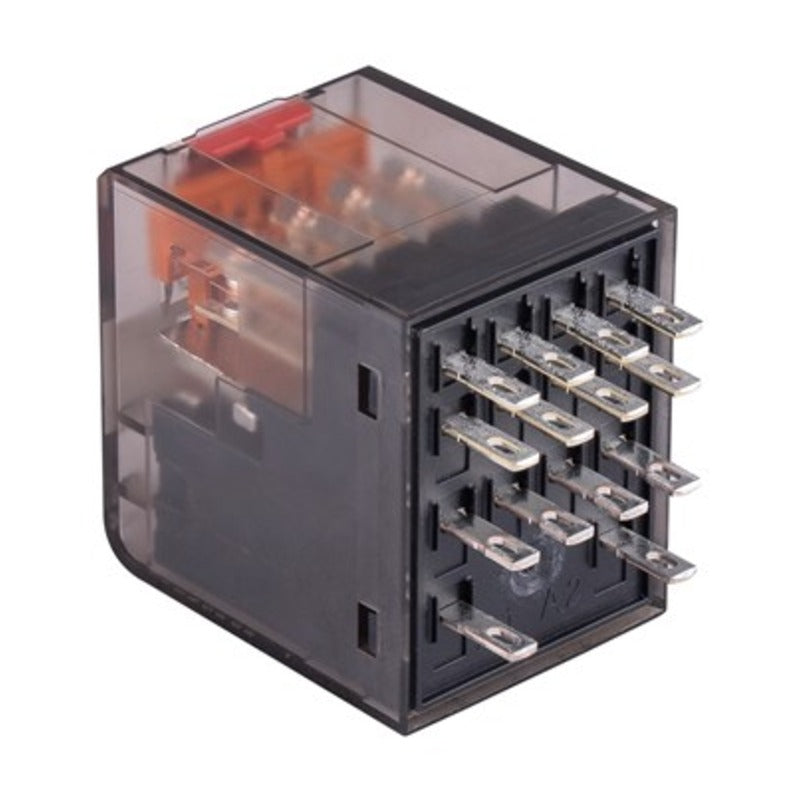

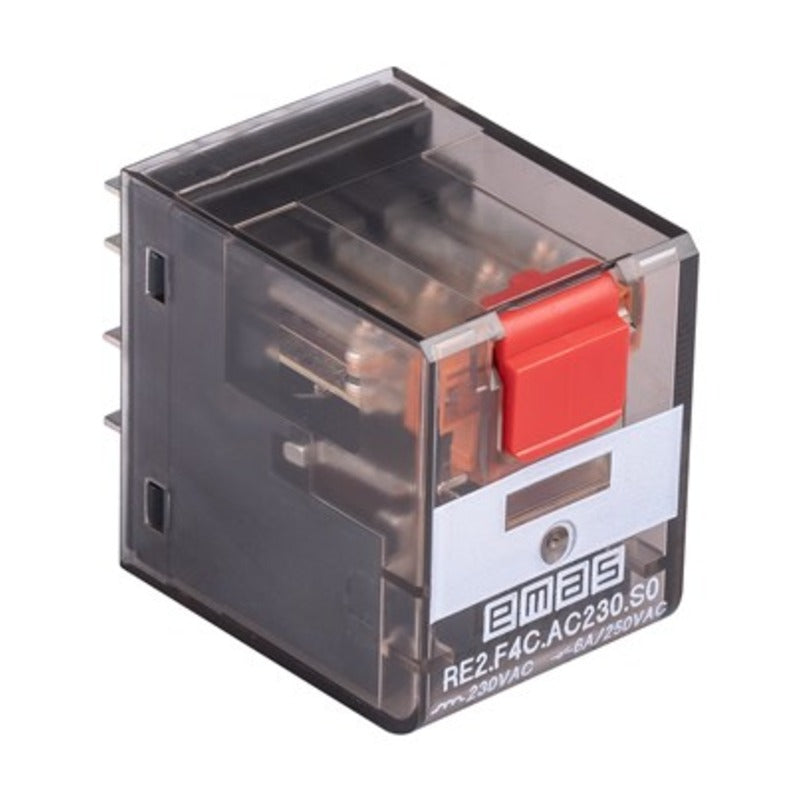

Hochwertiges Miniaturrelais mit 4 Wechslerkontakten (4PCO) und einer Stromstärke von 6A. Dieses 14-polige Relais arbeitet mit 230VAC und ist ideal für industrielle Automatisierungs- und Steuerungsanwendungen. Das kompakte Design gewährleistet eine einfache Integration in Ihre elektrischen Systeme bei gleichzeitig zuverlässiger Schaltleistung.
Enthält:
- Transparentes Gehäuse zur einfachen Sichtprüfung
- Manueller Prüftaster und mechanische Anzeige
- Kompatibel mit Standard-Relaissockeln
Benötigt Relaissockel: RS2.N4CO.14V.S0
Produkt
Leistungsrelais
Serie
RE2 Serie
Kontakt
4CO
Pin
14-polig
Kontaktmaterial
AgNi 90/10
Pin-Raster (mm)
5mm Pin-Raster
6x2.2mm
Anschlusstyp
Steckbar
Betriebsspannung
230VAC
Strom (Ie)
6A
Spannung
250V AC
Anwendungskategorie
AC-1
Mechanische Lebensdauer (Mindestanzahl)
20000000
Elektrische Lebensdauer (Mindestanzahl)
100000
Durchschlagsfestigkeit (Gehäuse-Kontakt)
2.500 Vrms
Durchschlagsfestigkeit (Kontakt-Kontakt)
1.200 Vrms
Betriebstemperatur
-40 / +70 °C
Verschmutzungsgrad
2
Schutzart
FP
Gewicht (Netto) (Gr)
30
Warum Miniaturrelais verwenden?
Miniaturrelais, auch als Steck- oder Leistungsrelais bekannt, sind in Automatisierungs- und Steuerungsanwendungen sehr beliebt. Sie verkörpern die Grundfunktion eines Relais: das Schalten einer größeren Last mit einem geringen Strom, oft bei niedrigerer Spannung. Darüber hinaus helfen sie Ingenieuren bei der Entwicklung von Steuerungssystemen, die möglicherweise Folgendes erfordern:
Verriegelungsschaltungen – bei denen mehr als ein Kontaktsatz zur Spulenhaltung erforderlich ist
Elektrische Isolation – Schutz von SPS-Ausgängen durch Isolation größerer Lasten
Zusatzfunktionen – mehrere Pole ermöglichen Sekundärfunktionen wie die Anzeige
Wechslerkontakte – normalerweise offene und geschlossene Schaltmöglichkeiten bieten größere Vielseitigkeit
Redundanz / Erweiterung – freie Kontakte können später genutzt werden
Wartung – Steckrelais können vor Ort schnell ausgetauscht werden
Fehlersuche – transparente Gehäuse erleichtern die Sichtprüfung, mechanische Prüftasten beschleunigen die Diagnose
